ENERSIC600

Gasna analiza za obračunski prijenos (custody transfer) u samo 45 sekundi – sa uključenim mjerenje energije

Brzi pregled prednosti

Sljedeći nivo u analizi gasa i BTU vrijednosti

ENERSIC600 je gasni hromatograf za primjene u obračunskom prijenosu (custody transfer) koji svoje prednosti naročito pokazuje kod prirodnog gasa koji sadrži vodik. Pouzdano i efikasno rješenje za primjene na tržištu prirodnog gasa.

Područja primjene

Usklađenost portfolija

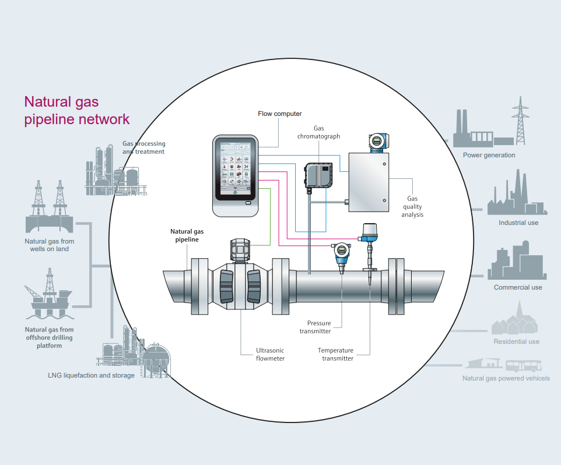

ENERSIC600 se uglavnom koristi u transportu za obračunski prijenos (custody transfer) i skladištenju prirodnog gasa, ali i za biometan. Za ove primjene sada nudimo rješenja po sistemu 'ključ u ruke'.

Područja primjene:

Vaše prednosti

Sljedeći nivo u analizi gasa i BTU vrijednosti.

Profitirajte od najnovije tehnologije za vrhunsku tačnost mjerenja. Godine 2003. predstavili smo prvi ultrazvučni mjerač protoka gasa za mjerenje protoka gasa u obračunskom prijenosu (custody transfer) i praćenje procesnog gasa. U 2012. godini predstavili smo računar protoka za ovo područje primjene. Sada je stigao sljedeći nivo u analizi gasa i BTU vrijednosti.

Modularna konstrukcija – Napredna analiza gasa olakšana

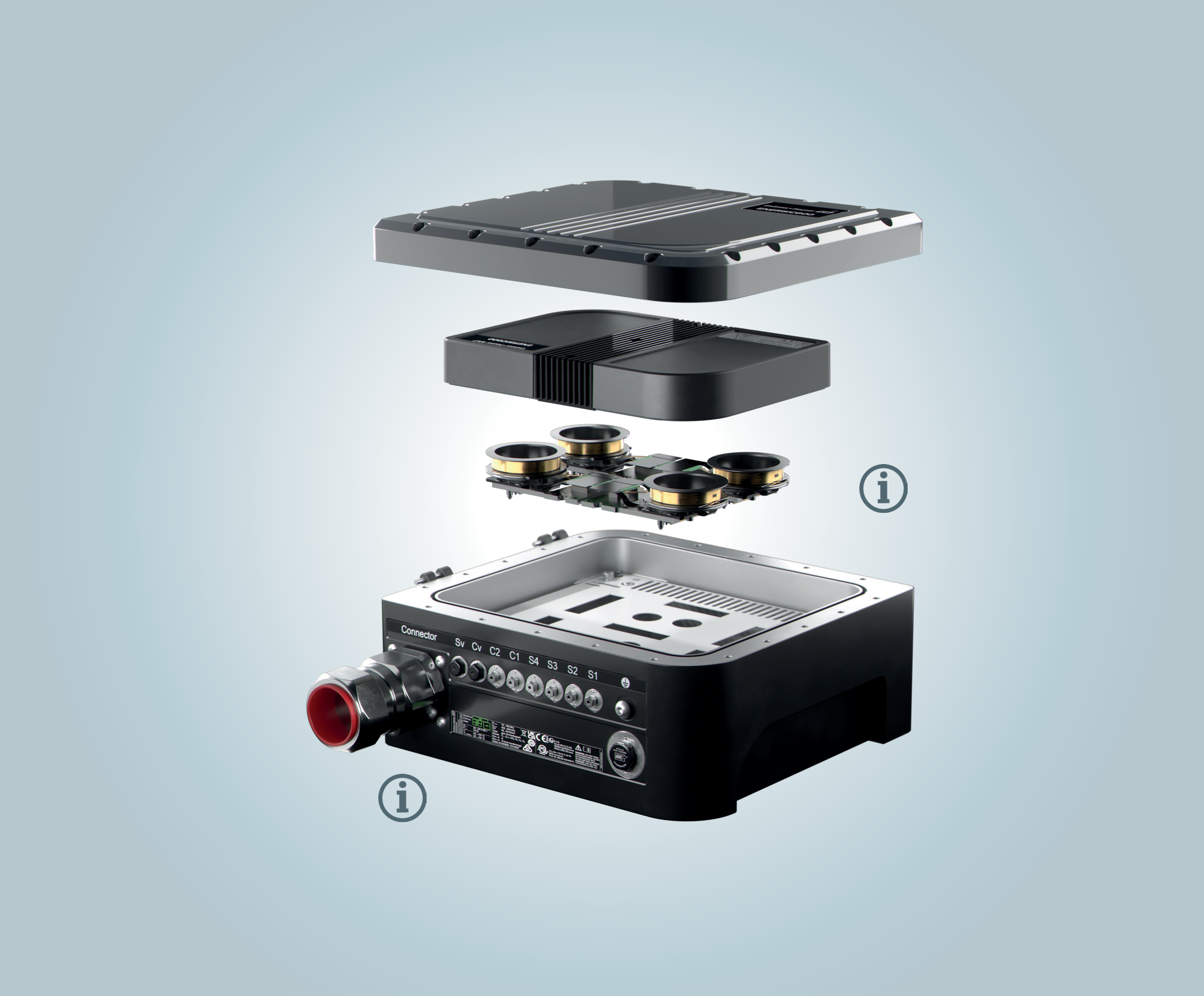

Jedna platforma - modularna konstrukcija. ENERSIC600 se zasniva na platformi koja ima modularnu strukturu. Jednostavnom zamjenom kertridža, mjerenje prirodnog gasa koji sadrži vodik moguće je u tren oka. Održavanje je takođe brzo i jednostavno zahvaljujući modularnom dizajnu.

Vaše prednosti

Dug vijek trajanja, precizna analiza

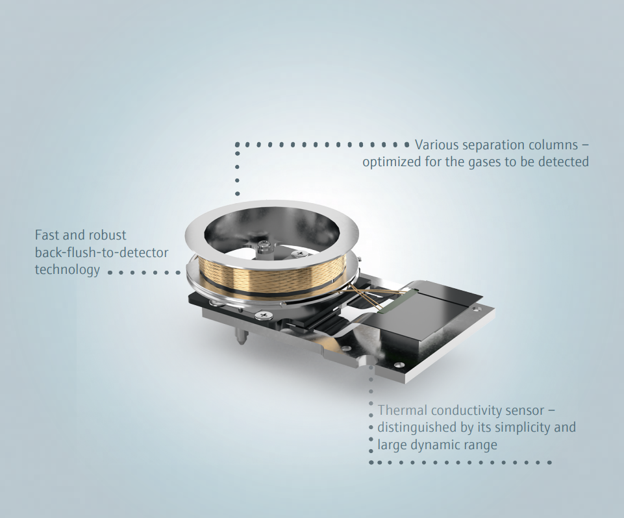

Kompaktno kućište čini ENERSIC600 robusnim i dosljedno stabilnim za upotrebu u potencijalno eksplozivnim područjima (Zona 1). Unutrašnje vrijednosti su takođe uvjerljive. Tehnologija detektora sa povratnim ispiranjem (back-flush-detector) ne samo da smanjuje vrijeme analize, već i produžava vijek trajanja ENERSIC600, jer kontaminirajuće ili reaktivne komponente ne dospijevaju u kolonu za razdvajanje.

Vaše prednosti

Inteligentna analiza na najmanjem prostoru

ENERSIC600 koristi više MEMS senzora paralelno za visoko efikasnu analizu gasa. Trajanje analize od samo 45 sekundi štedi do 85% vremena. ENERSIC600 zahtijeva 70% manje prostora i težine u poređenju sa konvencionalnim gasnim hromatografima za obračunski prijenos (custody transfer).

Vaše prednosti

Jednostavna integracija, brzo održavanje

Sa svojim robusnim i kompaktnim dizajnom, ENERSIC600 se lako integriše u sisteme analizatora - čak i direktno unutar područja ugroženih eksplozijom. Puštanje u rad, rad i analiza podataka sa ENERSIC600 su jednostavni i intuitivni zahvaljujući operativnom softveru prilagođenom korisniku. ENERSIC600 takođe postavlja standarde u održavanju: zahvaljujući inovativnom konceptu kertridža, kertridži se mogu zamijeniti za samo nekoliko minuta. ENERSIC600 ne mora da se rastavlja radi popravke ili zamjene pojedinačnih dijelova ili sklopova — proces koji često može oduzeti mnogo vremena. Kertridž, koji je pričvršćen sa tri vijka i sadrži senzore za analizu unutra, jednostavno se mora zamijeniti. Uređaj ne sadrži nikakve dodatne cijevi ili kapilare, što dodatno povećava njegovu robusnost.

Vaše prednosti

Jednostavan rad i procesiranje sistema

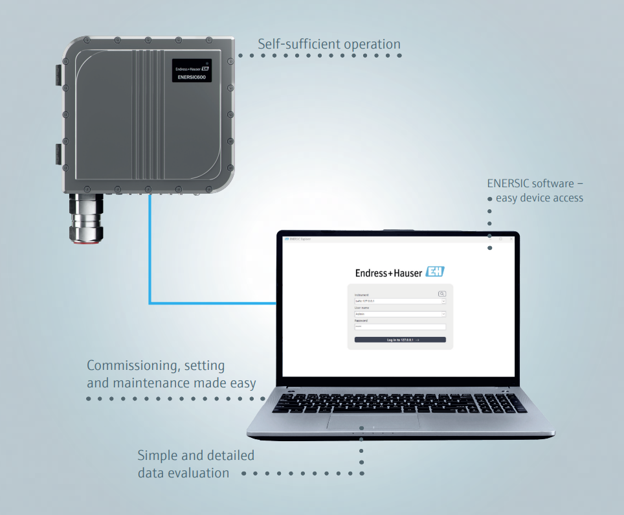

ENERSIC600 je dizajniran za kontinuirani online monitoring i radi samostalno i bez nadzora. Pruža sve generisane podatke analize putem MODBUS ili TCP protokola koristeći RS485, RS232, Ethernet ili digitalne I/O portove. Sva podešavanja ENERSIC600 mogu se izvršiti pomoću operativnog softvera ENERSIC, bilo tokom puštanja u rad, tokom tekućeg rada ili tokom održavanja. Operativni softver ENERSIC se može koristiti za detaljnu analizu zabilježenih podataka. Rad je samostalan, a pristup uređaju je maksimalno olakšan.

Vaše prednosti

Kompletan portfolio rješenja iz jednog izvora, uključujući upravljanje energijom (BTU)

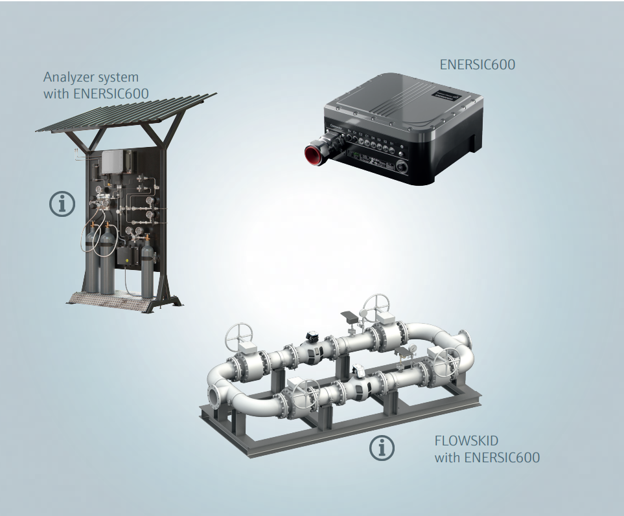

Bilo da se radi o jednom uređaju, integriranom u kompaktni analizatorski sistem ili kao kompletno sistemsko rješenje s mjerenjem protoka. Nudimo pravo rješenje za vaše zahtjeve sa savršeno koordiniranim komponentama – sve iz jednog izvora.

Vaše prednosti

Analyzer system

Analizator ENERSIC600 je isplativ i kompaktan sistem koji se sastoji od ENERSIC600, pripadajućih armatura, opcionog računara protoka, potrebnog nosećeg i kalibracionog gasa. Može se instalirati direktno pored cjevovoda, što smanjuje napor instalacije i garantuje svježe uzorke gasa.

FLOWSKID system solution

Isplativa i fleksibilna integracija sistema – uključeno mjerenje energije.

Širok izbor komponenti poput računara protoka, prilagođene tehnologije mjerenja, cjevovoda, tehnologija ventila i analizatora plina dostupan je za sastavljanje optimalnog sistema mjerenja protoka.

Ovo omogućava operativnom subjektu da precizno mjeri i prati sve parametre relevantne za njihovo postrojenje kao dio zahtjeva za kalibraciju.

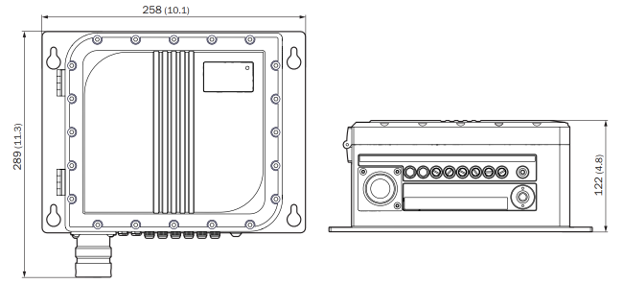

Dimenzionalni crteži

ENERSIC600 (dimenzije u mm (inch))

Tehnički podaci

Tačne specifikacije uređaja i podaci o performansama proizvoda mogu odstupati od ovdje navedenih informacija, i zavise od primjene u kojoj se proizvod koristi i relevantnih specifikacija kupca.

Parametar

Specifikacija

Mjerene vrijednosti

Standardizovane komponente gasa, kalorična vrijednost, Wobbe indeks, gustina, molarna masa, kompresibilnost

Mjerni medij

Prirodni gas, vazduh, biometan

Tehnologija analizatora

„Fore-flush i back-flush“ mikro TCD

Rezolucija analize

500 ppb ... 100 % (zavisno od primjene)

Ponovljivost

± 0.025 % (6.15 kWh/m3 ... 16.15 kWh/m3)

Vrijeme ciklusa

45 sekundi

Proračun kalorične vrijednosti

ISO 6976:2016, GPA 2172, ASTM D3588

Usklađenosti / Sertifikati

OIML R 140 klasa A sertifikovan; EN IEC 60079-0:2018, EN 60079-1:2014, EN 55011 (2009) + A1 (2010)

Ex odobrenja

ATEX / IECEx II 2G Ex db IIB+H2 T4 Gb; NEC/CEC (US/CA) Cl I, Div. 1 Grupe B, C, D T4 / Ex db IIB+H2 T4 Gb/ Cl I, Zone 1, AEx db IIB+H2 T4 Gb

Klasa zaštite kućišta

IP65

Broj uzoraka gasa

4x

Priključak za uzorak gasa

1/16" VICI Valco

Pritisak uzorka gasa

10 kPa ... 200 kPa (1.45 psi ... 29 psi)

Gas nosač

He (Ar opciono za mjerenje H2 >20 mol%)

Pritisak gasa nosača

450 ±5 % kPa (65.2 ±5 % psi)

Potrošnja gasa

15 ml/min (0.5 oz/min)

Ambijentalna temperatura

–20 °C ... 55 °C (–4 °F ... 131 °F)

Električni priključak

20 VDC ... 28 VDC, 75 W max

Digitalni izlazi

2x; Modbus TCP/LAN, 2x RS-485, 1x RS-323, Ethernet TCP/IP

Težina

< 15 kg (< 33 lbs); bez montažnog nosača
